IoT 化した自社製品の可視化画面デザインを簡単に変更する方法

作業の流れは以下となります。

以下、詳細な⼿順を記載します。

次の2つのzipファイルをダウンロードしてください。

• ui-assets.zip
• public-options.zip

ui-assets について

ここでダウンロードする ui-assets.zip には、主にUIを構成するロゴ画像やファビコン画像などのファイルが格納されています。本Webレシピでは、styles.cssについて編集し、 logo.svg tenantlogo.svg favicon.ico についてそれぞれファイルを更新します。

public-options について

ここでダウンロードする public-options.zip には、UI上のデザイン(⾊や画像)に関する設定を変更するファイルが格納されています。本Webレシピでは、 cumulocity.json 及び options.json について編集します。

Macの場合

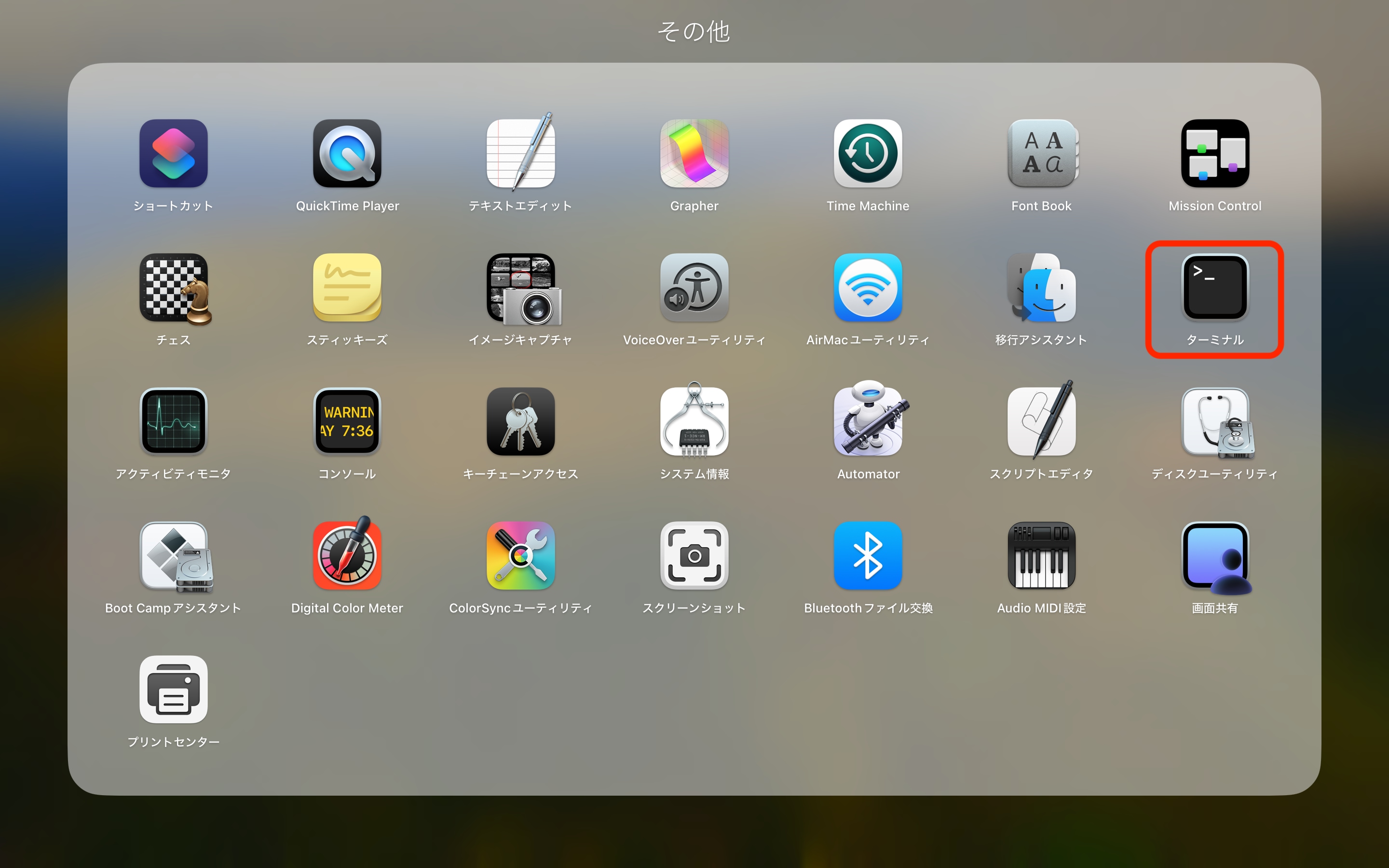

1. 画⾯下メニューの Launchpad -> その他 を押下し、その中に存在する ターミナル アプリを開きます。

2. ターミナルアプリにおいて、以下コマンドを⼊⼒し、ブランディング⽤のzipファイルを展開します。

$ mkdir branding  // 作業ディレクトリを作成
$ cd branding // 作成した作業ディレクトリへ移動
$ mv {{ui-assets.zipのパス}} . // 作業ディレクトリへ ui-assets.zip を移動
$ mv {{public-options.zipのパス}} . // 作業ディレクトリへ public-options.zip を移動
$ mkdir ui-assets// zipファイルを展開するディレクトリを作成
$ unzip ui-assets.zip -d ui-assets/ // zipファイルを展開
$ mkdir public-options // zipファイルを展開するディレクトリを作成
$ unzip public-options.zip -d public-options/ // zipファイルを展開
$ ls // zipファイルが展開されているか確認
public-options   ui-assets
public-options.zip   ui-assets.zip

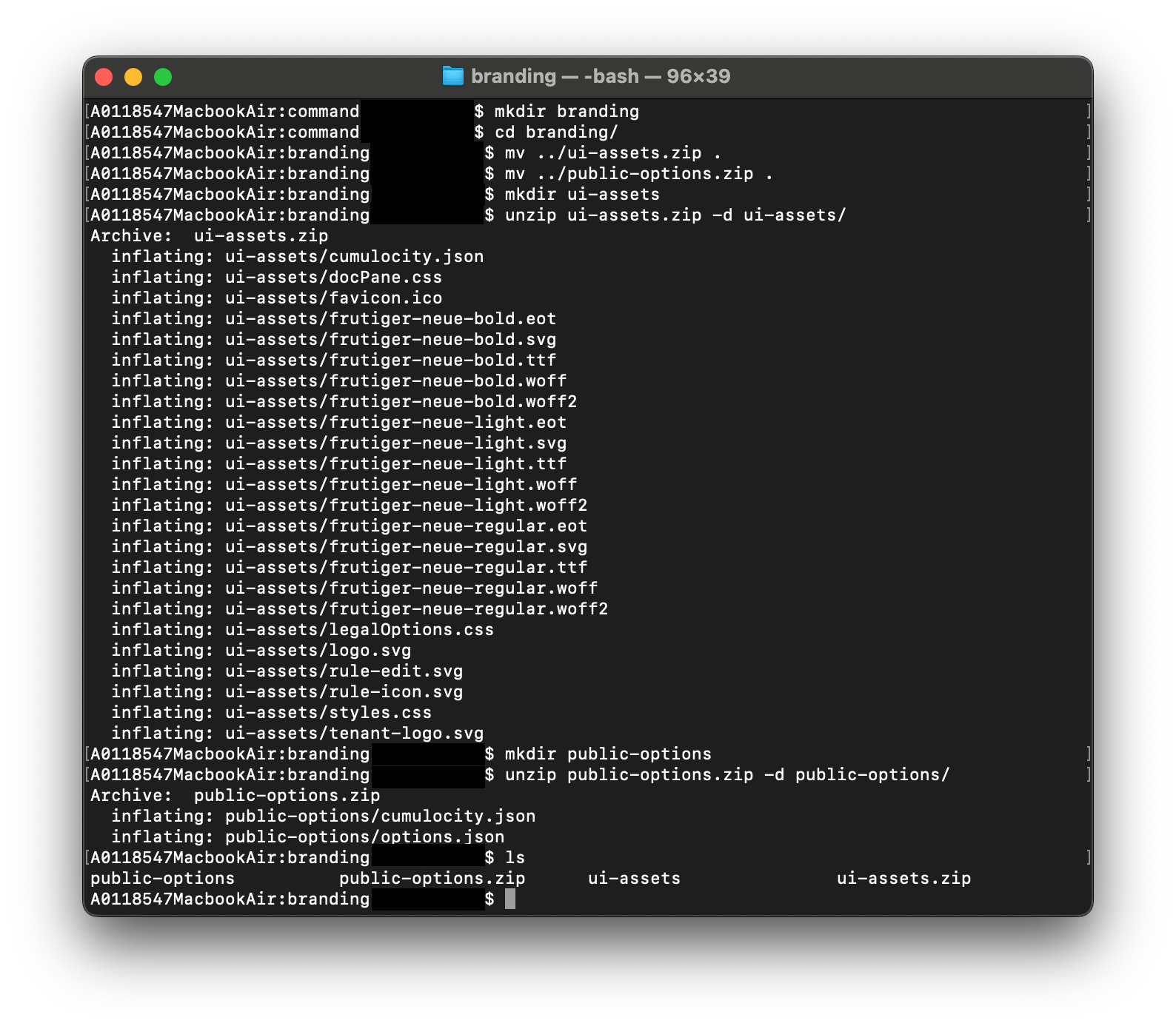

以下は ターミナル アプリにおいて、実際にコマンドを⼊⼒した結果となります。

Windowsの場合

> mkdir .\branding // 作業ディレクトリを作成
> cd branding // 作成した作業ディレクトリへ移動
> Move C:\Users\Owner\Downloads\ui-assets.zip . // 作業ディレクトリへ ui-assets.zip を移動
 1 個のファイルを移動しました。
> Move C:\Users\Owner\Downloads\public-options.zip . // 作業ディレクトリへ public-options.zip を移動
 1 個のファイルを移動しました。
> mkdir .\ui-assets // zipファイルを展開するディレクトリを作成
> mkdir .\public-options // zipファイルを展開するディレクトリを作成

// zipファイルと同じ名前のディレクトリ内で、zipを解凍してください
// ※zipの解凍はGUIで実行してください

> dir /B
public-options
public-options.zip
ui-assets
ui-assets.zip

ブランディング設定のための識別⼦を変更するために、まずはui-assets/cumulocity.jsonのcontextPathをui-assets-{tenantId}に変更してください。テナントIDは、GET /tenant/currentTenantで取得でき、レスポンスボディに含まれる name がテナントIDです。

例）cumulocity.json (テナントID が testtenant の場合)

{
"contextPath": "ui-assets-testtenant", // 変更箇所
"availability": "MARKET",
"type": "HOSTED",
"name": "ui-assets",
"key": "ui-assets-testtenant-key", // 任意の値を設定してください
"noAppSwitcher": true
}

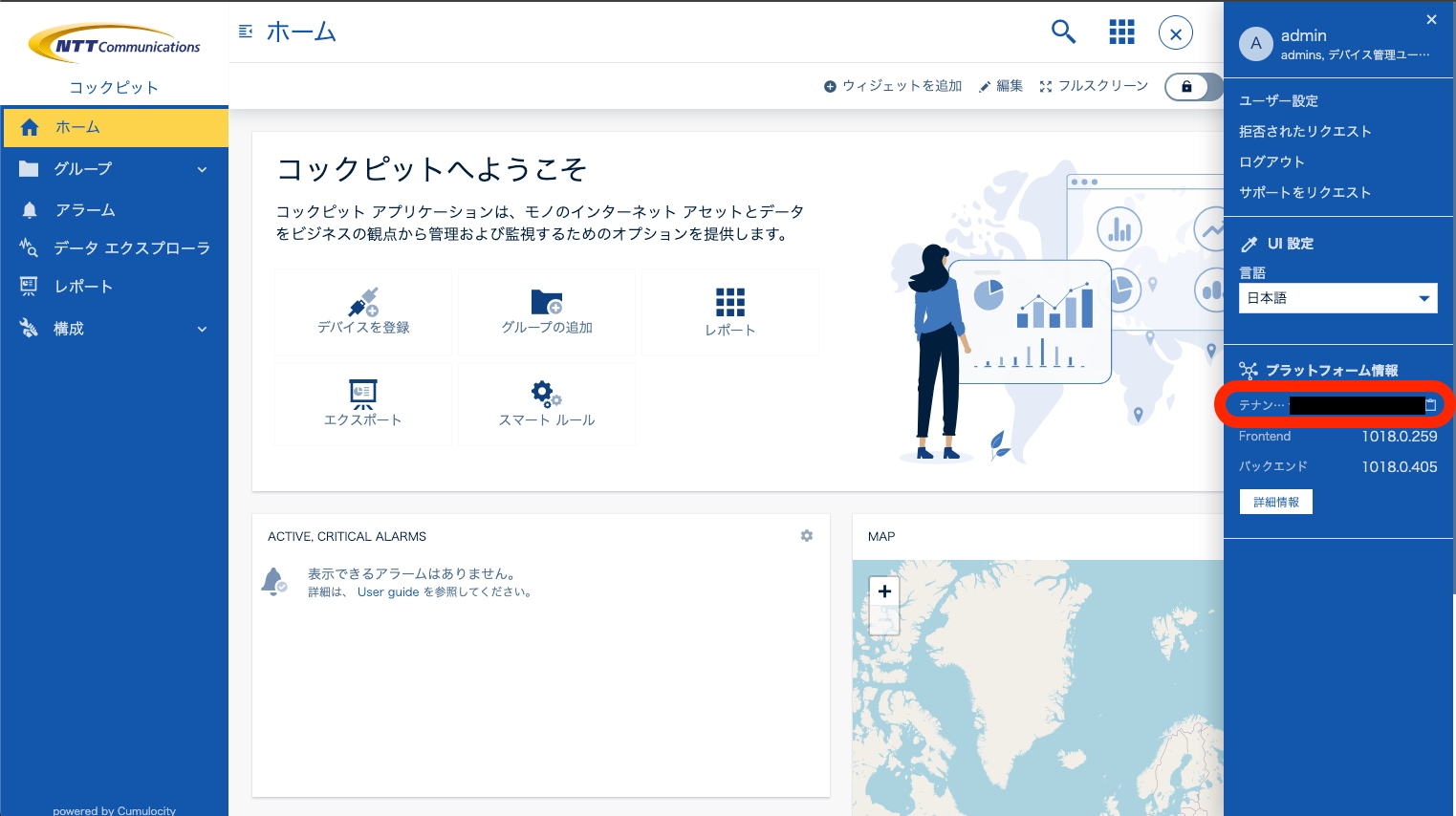

tenantId の取得⽅法について

上記で設定するtenantId については、下記⼿順で取得することができます。

1. Things Cloud (Cockpit) へログインします
2. 右上のアイコンボタンを押下します
3. メニュー内の プラットフォーム情報内にテナントIDの記載があります

次に、設定したcontextPath をpublic-options/options.jsonに反映します。編集箇所は、contextPathが設定されている下記の4項⽬です。ui-assets-nttとなっている contextPath を上記で設定したui-assets-{tenantId} に置き換えてください。

• brand-logo-img
• navigator-platform-logo
• extraCssUrls
• faviconUrl

ロゴ画像を変更したい場合は、解凍したui-assetsに含まれる下記画像が対応しています。変更したい画像があれば、ファイル名を変えずに画像を差し替えます。

png 形式の画像ファイルを svg 形式へ変換する⽅法

多くの画像はsvg形式ではなくpngなどの形式なので、svg形式へ変換する必要があります。
今回は、Inkscape というソフトウェアを⽤いて、png形式の画像をsvg形式へ変換する⽅法をご紹介します。

Mac の場合

1. 以下コマンドを⼊⼒し、Inkscape を導⼊します。エラーが出ずに処理が終了すると、正常にソフトウェアが導⼊されています。

2. 以下コマンドを⼊⼒し、png 画像を svg 画像へ変換します。ここでは、 logo.pngという画像を、logo.svgへ変換します。
   logo.svgが⽣成されていれば、正常に完了しています。

Windows の場合

Windows の場合、コマンドが⽤意されていないため、専⽤のソフトウェアをインストールし、ソフトウェア上で変換の作業が必要となります。
下記⼿順をご参考ください。

1. Inkscapeの公式ウェブサイト（https://inkscape.org/）からソフトウェアをダウンロードし、インストールします。
2. インストール後、Inkscapeを開きます。
3. 絵を描くメニューから開く を選択し、変換したいPNGファイルを開きます。
4. pngビットマップ画像のインポート ポップアップが開くので、適切なオプションを設定し、 OK を押します。
5. 画像が開いたら パス(P)メニューを開きビットマップのトレース(T)を選択します。これにより新しいレイヤーが作成され、さらにその上にベクターアートが作られます。
6. ファイル(F)メニューから名前を付けて保存(A)を選択し、保存形式をInkscape SVG (*.svg)に設定し保存します。

ロゴ画像を変更したい場合は、解凍した ui-assetsに含まれる下記画像が対応しています。変更したい画像があれば、ファイル名を変えずに画像を差し替えます。

ファビコン画像とは

ブラウザの 各タブ欄へ表⽰される画像です。Things Cloudにおいて、デフォルトでは下記のように NTT Communications の企業ロゴが表⽰されます。

png 形式の画像ファイルを ファビコン画像(ico 形式の画像ファイル) へ変換する⽅法

ここでは、png 画像 を ファビコン画像(ico 形式の画像ファイル) へ変換する⽅法について、⼀例をご紹介します。
Mac では専⽤のコマンドが⽤意されていますが、Windowsではソフトウェアをインストールする必要 があります。

Mac の場合

ここでは ImageMagick というツールを導⼊し、専⽤のコマンドを実⾏します。

1. 以下コマンドを⼊⼒し、変換⽤ツール(コマンド) を導⼊します。エラーが出ずに処理が終了すると、正常にツールが導⼊されています。

2. 以下コマンドを⼊⼒し、png 画像を favicon.ico へ変換します。ここでは、logo.png という画像を、 favicon.ico へ変換します。


   favicon.icoが⽣成されていれば、正常に完了しています。

Windows の場合

Windows の場合、コマンドが⽤意されていないため、専⽤のソフトウェアをインストールし、ソフトウェア上で変換の作業が必要となります。
下記⼿順をご参考ください。

1. GIMPといった画像編集ソフトウェアをダウンロードおよびインストールします。
   （GIMPのダウンロードリンク：https://www.gimp.org/downloads/）
2. GIMPを開き、ファイル(F) メニューから 開く/インポート(O) を選択し、変換したいpng画像を開きます。
3. 画像を開いたらファイル(F)メニューから 名前を付けてエクスポート(X)を選択します。
4. ファイル形式としてMicrosoft Windows アイコン(*.ico)を選択し、ファイル名を指定した後にエクスポート ボタンを押します。
5. ダイアログが表⽰されるので適切なオプションを選択し、エクスポートボタンを押します。

配⾊の変更は、主に public-options/options.jsonを編集することで可能となります。⼀部配⾊は、ui-assets/styles.cssを編集することで変更できます。

今回は docomo business デザインへ変更するための設定値について記載します。⾊の指定については、16進数やrgba値、var()関数で変更可能です。

その他、詳しい情報は こちら をご参照ください。

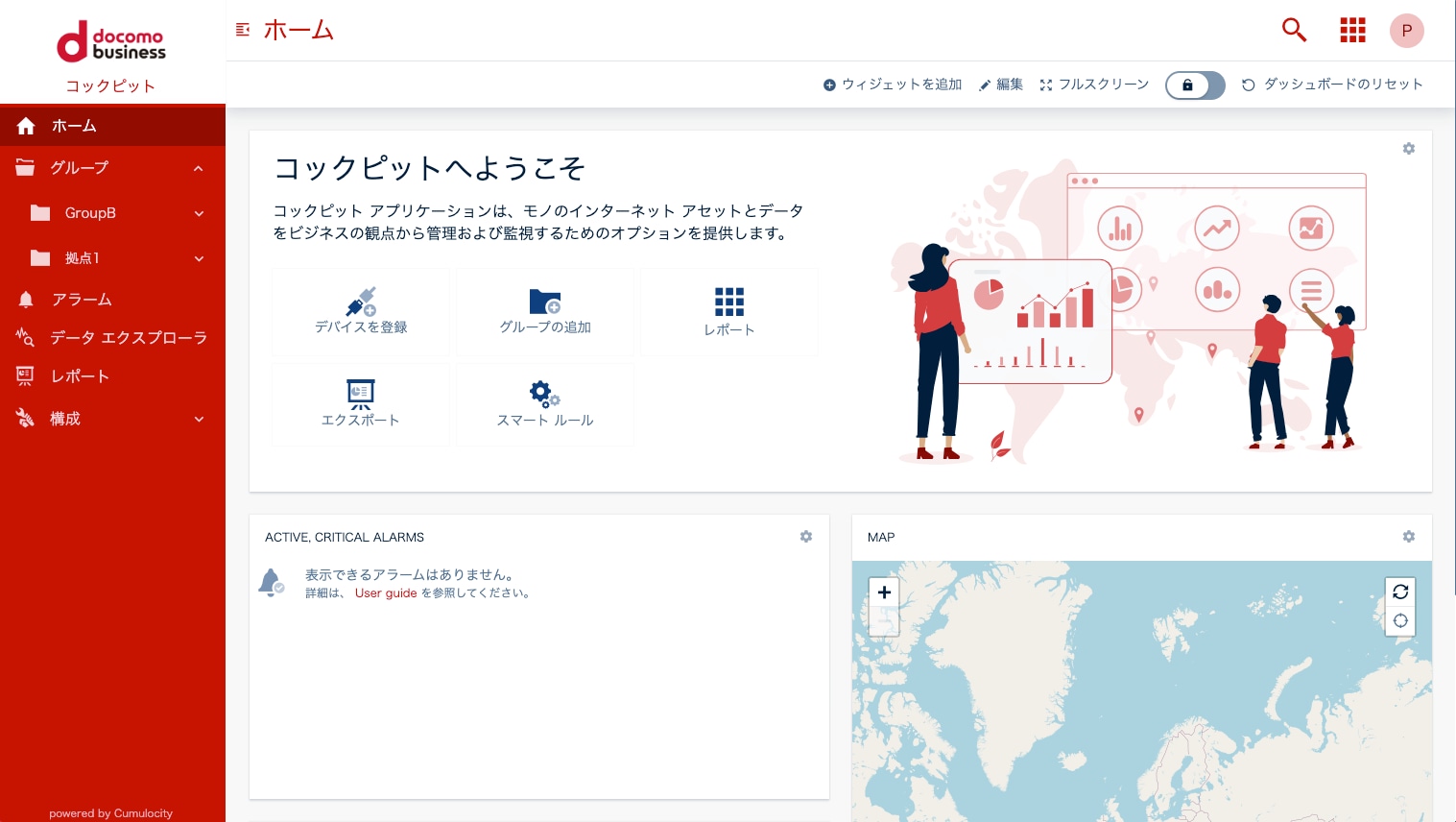

ここでは、docomo business デザインへ変更するための設定値をご紹介します。

brand-primary( public-options/options.json)

brand-primaryを変更すると、UI上の対象オブジェクトへカーソルをフォーカスした時の⾊や、ログイン画⾯の⾊について変更されます。

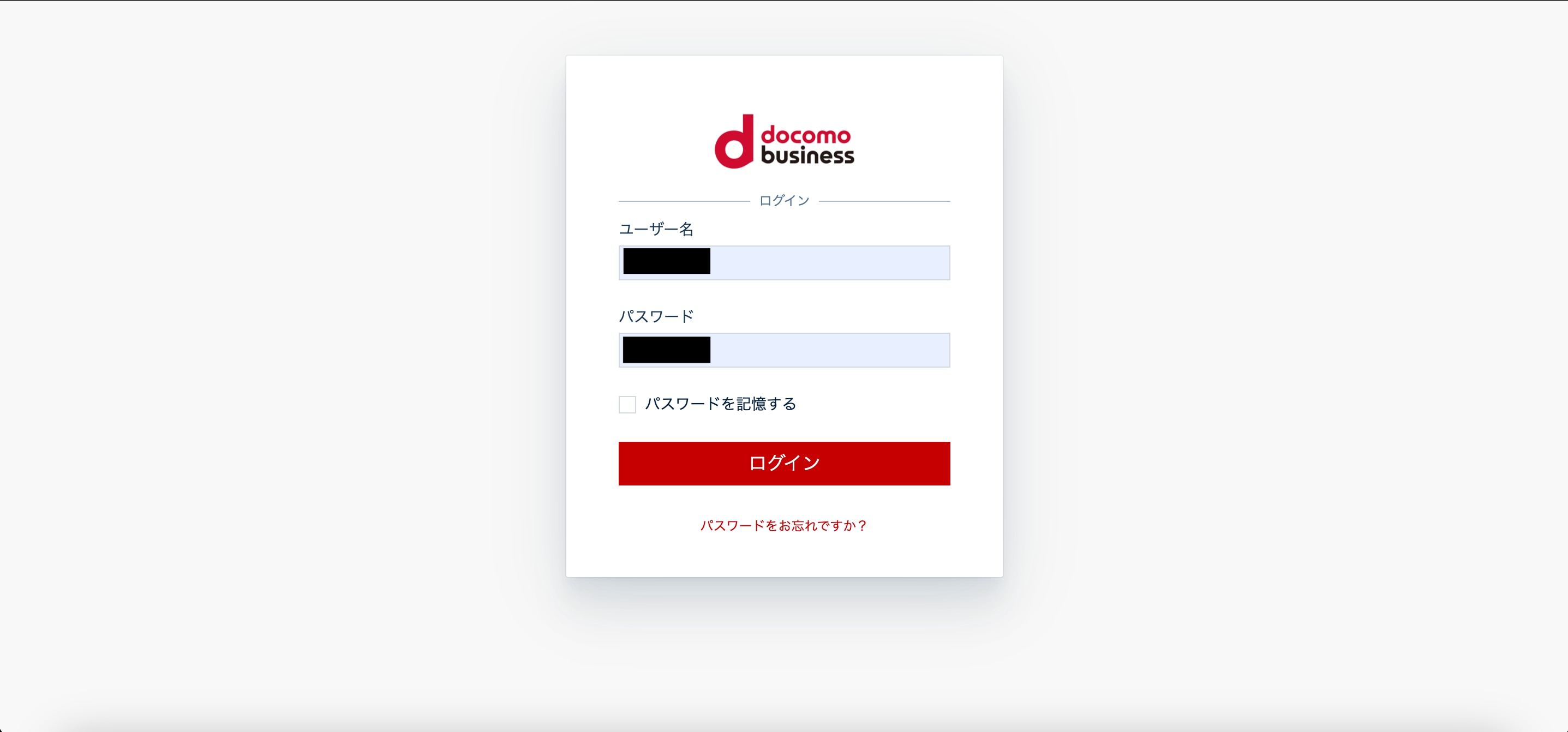

下記は、brand-primaryの値を #C60000 に変更した場合の、ログイン画⾯とコックピット画⾯のイメージとなります。

navigator-bg-color( public-options/options.json)

navigator-bg-colorを変更すると、メニューバーの⾊について変更されます。
下記は、navigator-bg-colorの値を #C60000 に変更した場合の、コックピット画⾯のイメージとなります。

navigator-title-color( public-options/options.json)

navigator-title-colorを変更すると、各アプリケーション画⾯のタイトル⽂字について変更されます。
下記は、navigator-title-color の値を #C60000 に変更した場合の、コックピット画⾯のイメージとなります。

navigator-color-active( public-options/options.json)

navigator-color-activeを変更すると、UI上の左メニューをクリックした際の、対象部分の⽂字⾊について変更されます。
下記は、 navigator-color-activeの値を white に変更した場合の、コックピット画⾯のイメージとなります。

navigator-active-bg(public-options/options.json)

navigator-active-bgを変更すると、UI上の左メニューをクリックした際の、対象部分の⾊について変更されます。

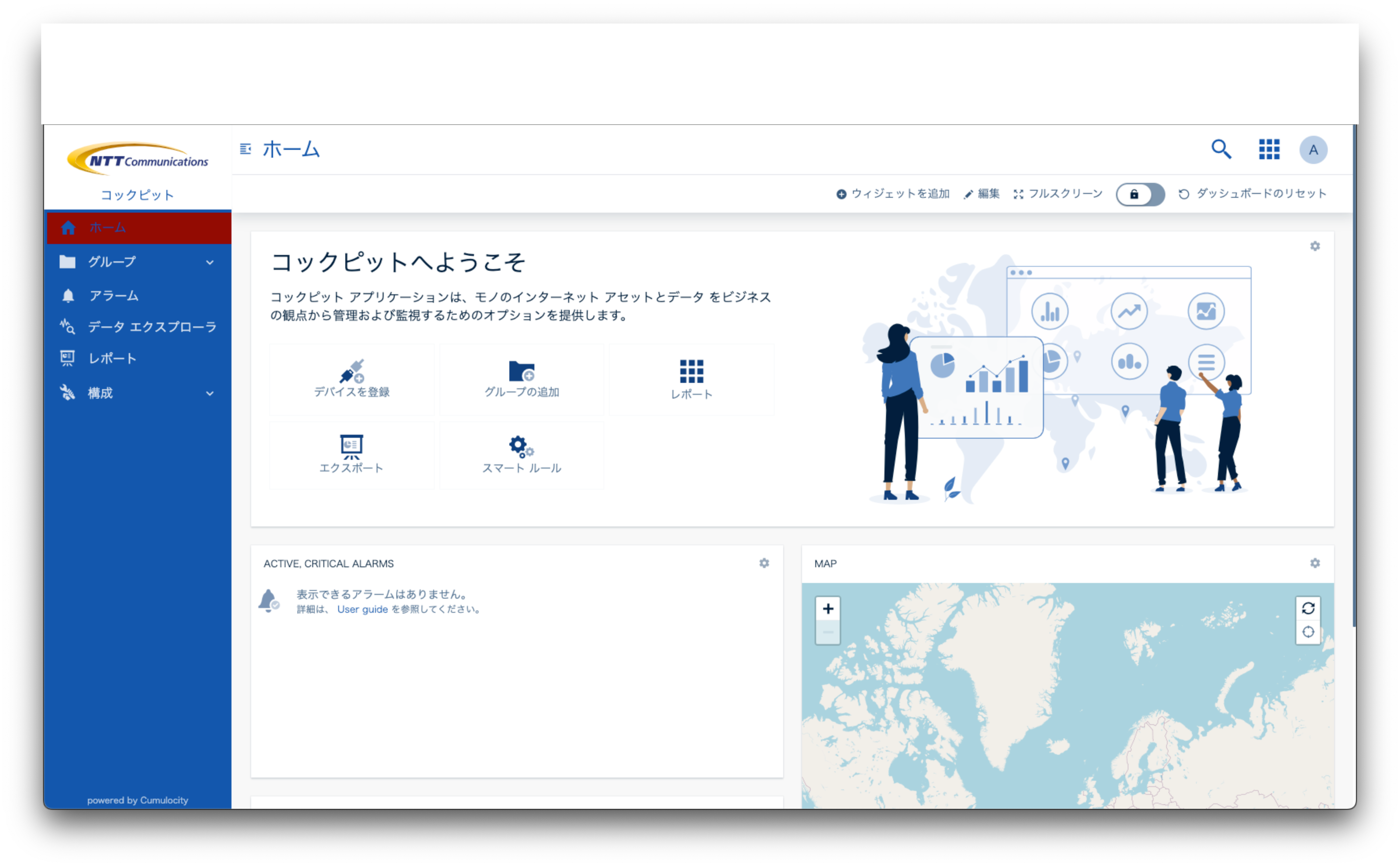

下記は、navigator-active-bgの値を #930000 に変更した場合の、コックピット画⾯のイメージとなります。

header-text-color(public-options/options.json)

header-text-colorを変更すると、UI上部の⽂字⾊やアイコン⾊について変更されます。
下記は、>header-text-colorの値を #C60000 に変更した場合の、コックピット画⾯のイメージとなります。

.navigatorContent .link.active + .children.in(ui-assets/styles.css)

.navigatorContent .link.active + .children.in を下記のように変更すると、グループ配下の背景⾊が変更されます。

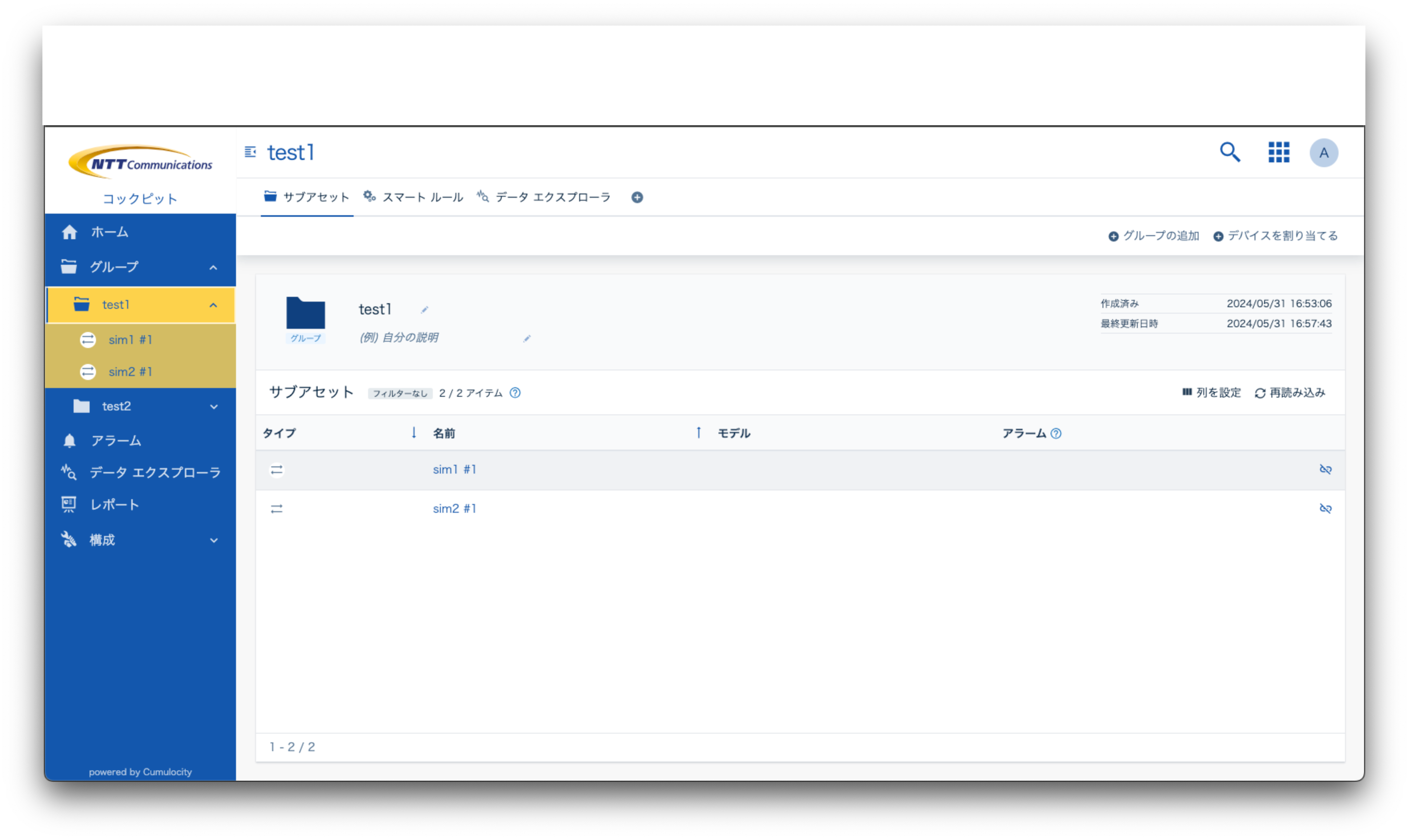

// 変更前
.navigatorContent .link.active + .children.in{
 background: rgba(253, 211, 76, 0.8)!important;
}
// 変更後
.navigatorContent .link.active + .children.in{
 background: rgba(255, 80, 80, 0.8)!important;
}

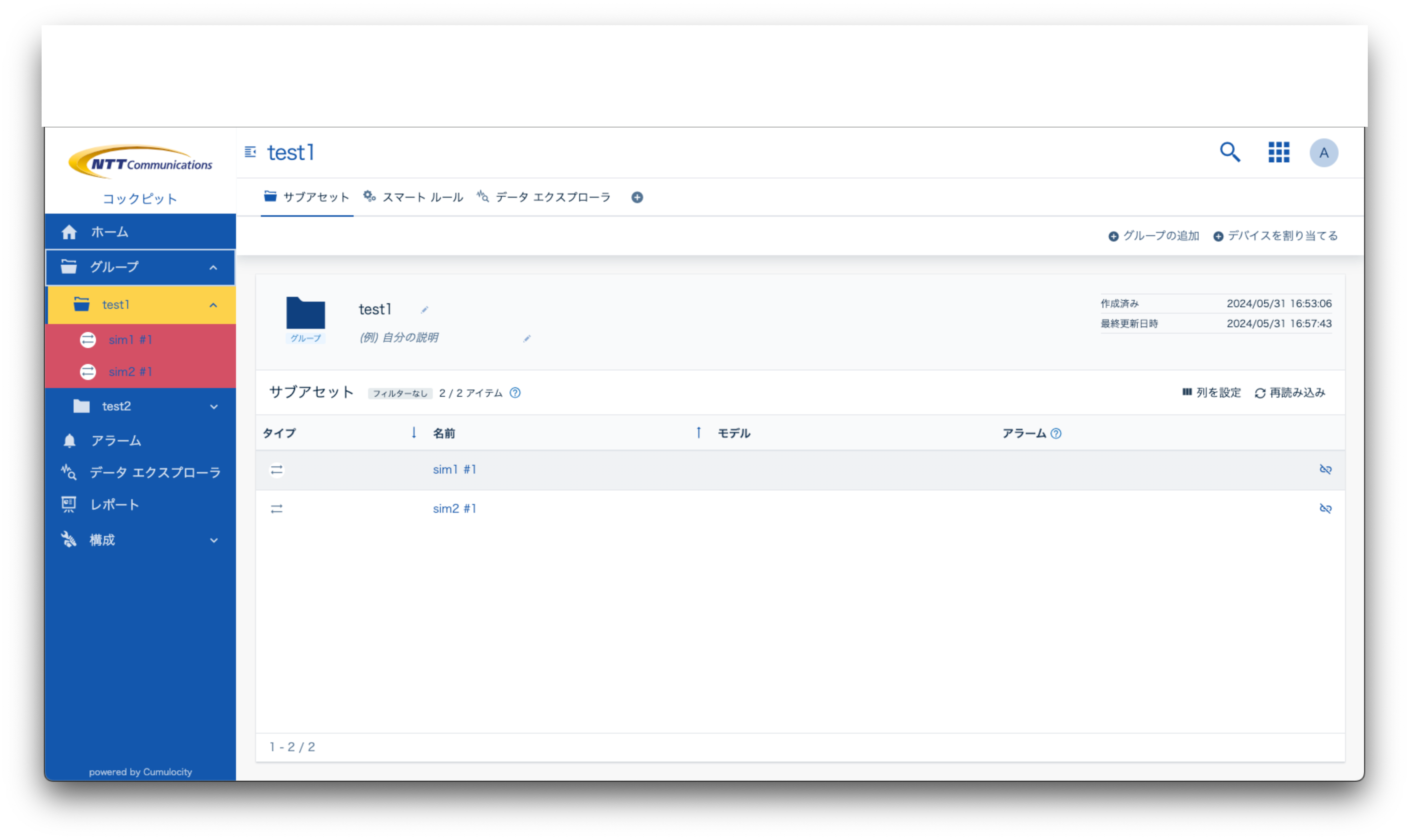

下記は、.navigatorContent .link.active + .children.in の値をbackground: rgba(255, 80, 80, 0.8)!important;に変更した場合の、コックピット画⾯のイメージとなります。

1でダウンロードした、変更前のpublic-options.zipとui-assets.zipは別のフォルダを作成し、退避させておきます。

Macの場合

$ pwd
{{brandingディレクトリのパス}}
$ mkdir original // 手順1 でダウンロードしたファイルの退避先フォルダを作成
$ ls
original	public-options.zip	ui-assets.zip
public-options	ui-assets
$ mv ui-assets.zip original/ // 退避先フォルダへ 修正前のzipファイルを移動
$ mv public-options.zip original/ // 退避先フォルダへ 修正前のzipファイルを移動
$ ls
original	public-options  ui-assets
$ ls original/
public-options.zip	ui-assets.zip

Windowsの場合

> cd
{{brandingディレクトリのパス}}
> mkdir .\original // 手順1 でダウンロードしたファイルの退避先フォルダを作成
> dir /B
original
public-options
public-options.zip
ui-assets
ui-assets.zip
> Move ui-assets.zip original // 退避先フォルダへ 修正前のzipファイルを移動
        1 個のファイルを移動しました。
> Move public-options.zip original // 退避先フォルダへ 修正前のzipファイルを移動
        1 個のファイルを移動しました。
> dir /B
original
public-options
ui-assets
> dir /B .\original
public-options.zip
ui-assets.zip

次に、2,3で変更したファイルを使って、public-options.zipとui-assets.zipを作成します。

ui-assets/                      // 圧縮対象外
├── cumulocity.json             //★
├── docPaneSample.css           //★
├── favicon.ico                 //★
├── frutiger-neue-bold.eot      //★
├── frutiger-neue-bold.svg      //★
├── frutiger-neue-bold.ttf      //★
├── frutiger-neue-bold.woff     //★
├── frutiger-neue-bold.woff2    //★
├── frutiger-neue-light.eot     //★
├── frutiger-neue-light.svg     //★
├── frutiger-neue-light.ttf     //★
├── frutiger-neue-light.woff    //★
├── frutiger-neue-light.woff2   //★
├── frutiger-neue-regular.eot   //★
├── frutiger-neue-regular.svg   //★
├── frutiger-neue-regular.ttf   //★
├── frutiger-neue-regular.woff  //★
├── frutiger-neue-regular.woff2 //★
├── legalOptions.css            //★
├── logo.svg                    //★
├── rule-edit.svg               //★
├── rule-icon.svg               //★
├── style.css                   //★
└── tenant-logo.svg             //★

Macの場合

$ cd ui-assets/
$ zip ../ui-assets.zip * // ui-assets ディレクトリ内のファイルを ui-assets.zip へ圧縮
adding: cumulocity.json (deflated 27%)
adding: docPaneSample.css (deflated 37%)
adding: favicon.ico (deflated 61%)
adding: frutiger-neue-bold.eot (deflated 1%)
adding: frutiger-neue-bold.svg (deflated 77%)
adding: frutiger-neue-bold.ttf (deflated 45%)
adding: frutiger-neue-bold.woff (deflated 5%)
adding: frutiger-neue-bold.woff2 (deflated 0%)
adding: frutiger-neue-light.eot (deflated 0%)
adding: frutiger-neue-light.svg (deflated 76%)
adding: frutiger-neue-light.ttf (deflated 51%)
adding: frutiger-neue-light.woff (deflated 8%)
adding: frutiger-neue-light.woff2 (deflated 1%)
adding: frutiger-neue-regular.eot (deflated 0%)
adding: frutiger-neue-regular.svg (deflated 77%)
adding: frutiger-neue-regular.ttf (deflated 52%)
adding: frutiger-neue-regular.woff (deflated 4%)
adding: frutiger-neue-regular.woff2 (deflated 0%)
adding: legalOptions.css (deflated 4%)
adding: logo.svg (deflated 24%)
adding: rule-edit.svg (deflated 38%)
adding: rule-icon.svg (deflated 51%)
adding: styles.css (deflated 72%)
adding: tenant-logo.svg (deflated 24%)
$ cd ../public-options
$ zip ../public-options.zip * // public-options ディレクトリ内のファイルを public-options.zip へ圧縮
adding: cumulocity.json (deflated 34%)
adding: options.json (deflated 64%)
$ cd ..
$ ls -l
total 392
drwxr-xr-x   4 natsumi  staff     136  2 17 15:13 original
drwxr-xr-x   4 natsumi  staff     136  2 12 15:04 public-options
-rw-r--r--   1 natsumi  staff    1087  2 17 15:07 public-options.zip
drwxr-xr-x  11 natsumi  staff     374  2 12 15:03 ui-assets
-rw-r--r--   1 natsumi  staff  193216  2 17 15:06 ui-assets.zip

Windowsの場合

Windowsの場合は、下記の⽅法でzipファイルを作成できることを確認しています（動作確認: Windows 10）。

• Windows標準のエクスプローラー操作による zip圧縮
• Lhaplus
• Compress-archiveコマンド

下記は Compress-archiveコマンドを使⽤したzip圧縮の⼿順です。

> cd ui-assets
> powershell compress-archive * ../ui-assets.zip // ui-assets ディレクトリ内のファイルを ui-assets.zip へ圧縮

> cd ../public-options
> powershell compress-archive * ../public-options.zip // public-options ディレクトリ内のファイルを public-options.zip へ圧縮

> cd ..
> dir /B
original
public-options
public-options.zip
ui-assets
ui-assets.zip

ブランディングを変更したいテナントの管理アプリにログインし、エコシステム > アプリケーションから、「アプリケーションを追加」を押下します。

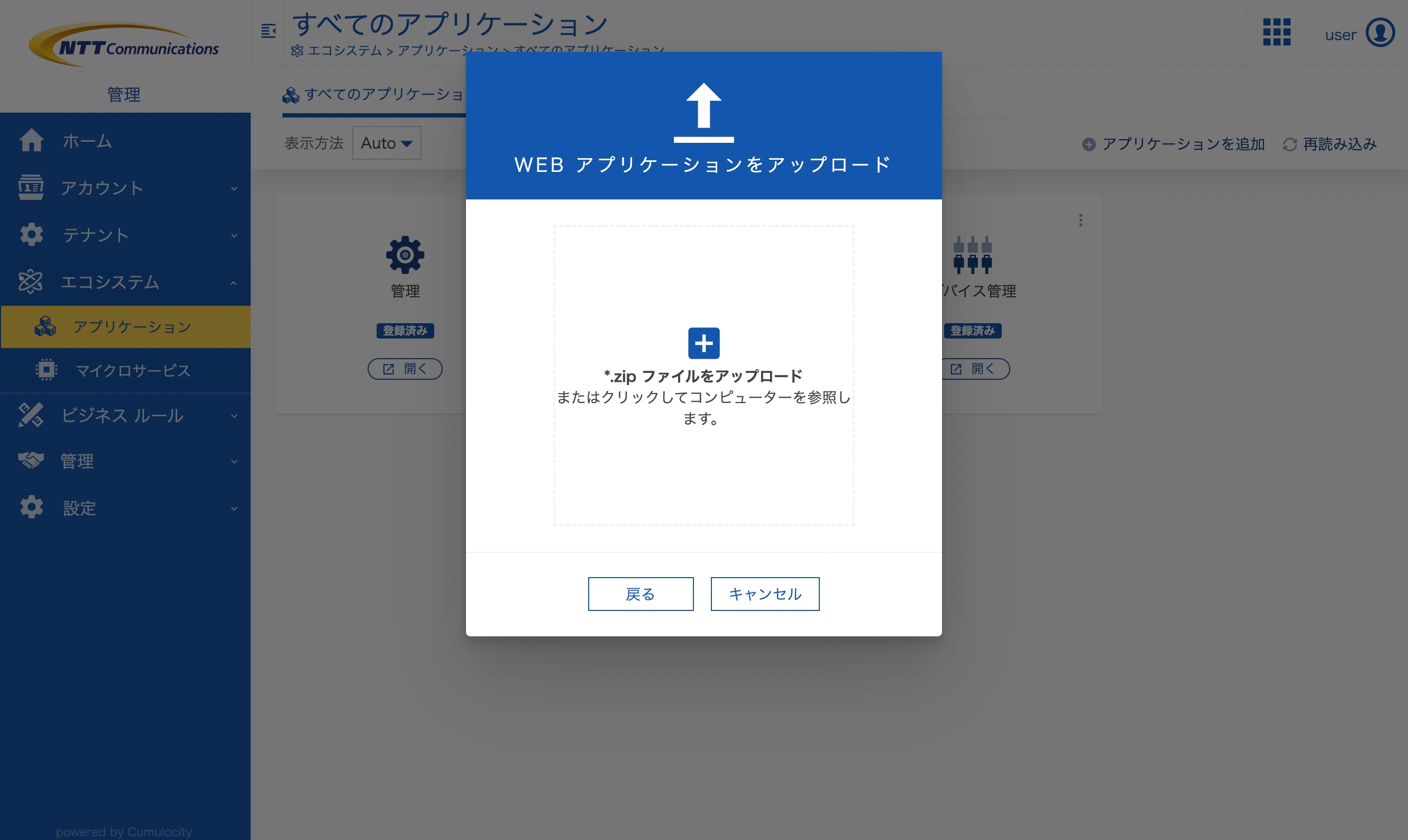

「Web アプリケーションをアップロード」を選択します。

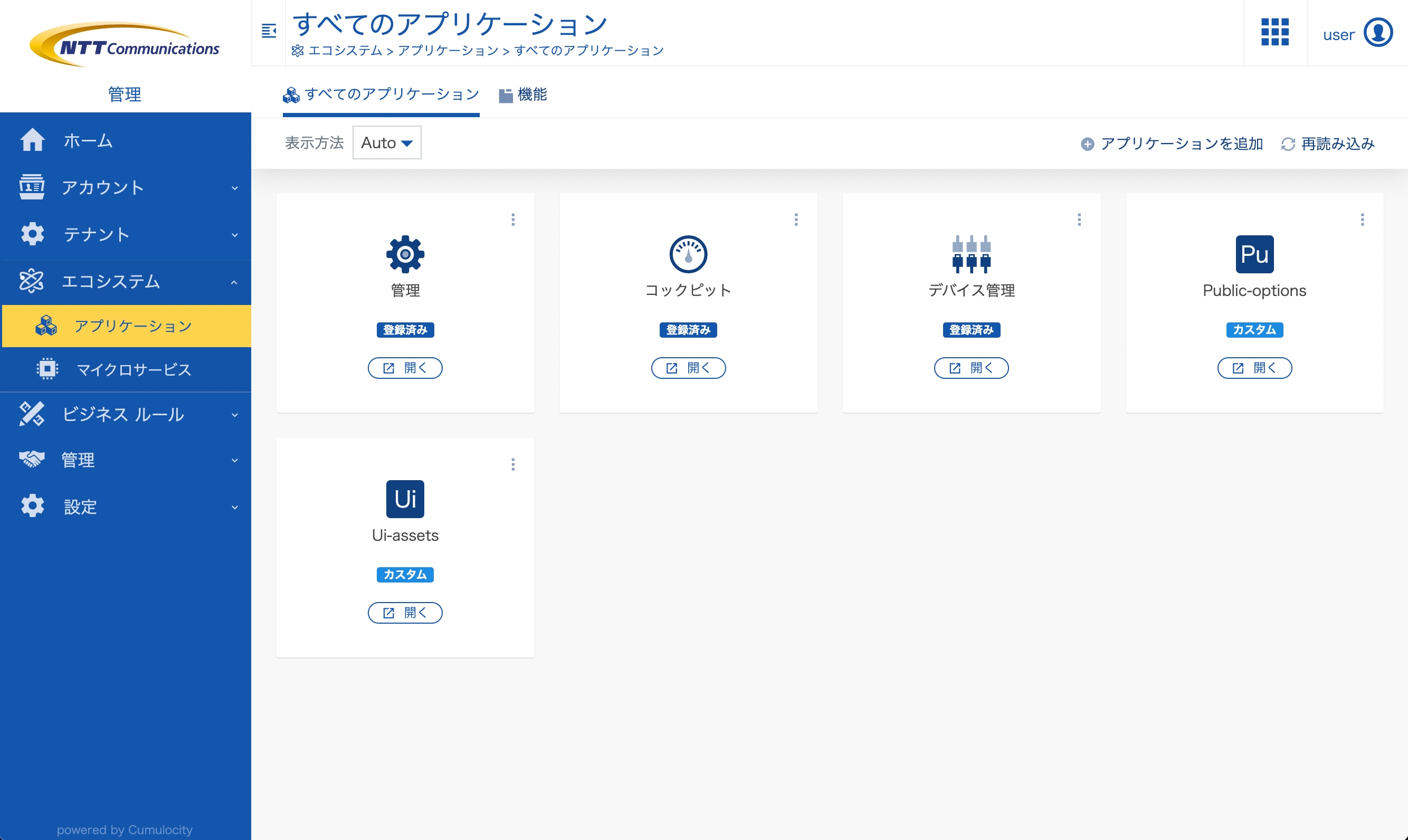

4で作成した2つのzipファイルをそれぞれアップロードします。

ブラウザにキャッシュが残っているため、変更を反映するにはブラウザを2回更新します。ここでは、Chromeの場合の例を紹介します。

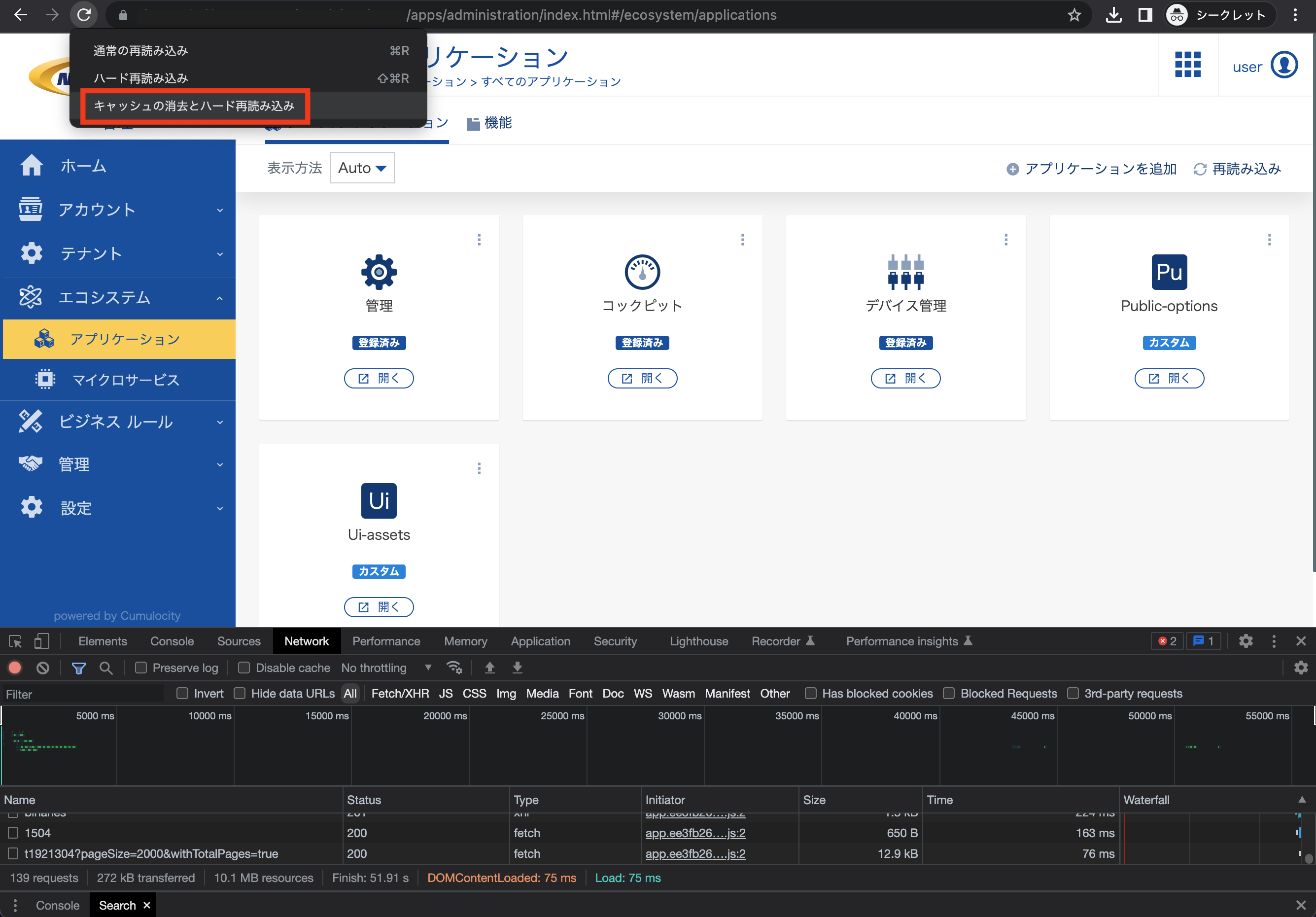

alt + command + i (Macの場合) で DevTools を表⽰し、リロードボタンを⻑押しして表⽰された「キャッシュの削除とハード再読み込み」を押下します。画⾯が更新されたら、もう⼀度「キャッシュの削除とハード再読み込み」を押下します。

以上で、Things Cloud のロゴや配⾊（ブランディング）の変更は完了となります。
